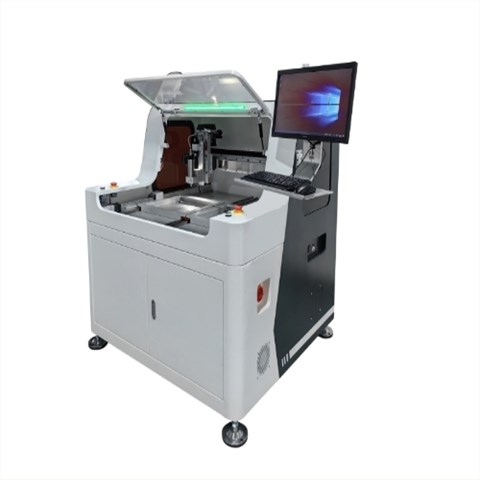

铣刀分板机
产品简介
设备型号：JLO-C3235
工作台数量：双工位
分板最大尺寸：320MM*350MM（单工位）
PCB零件高度：上：15MM 下：45MM
设备最大行程：850MM（X轴）*500MM（Y轴）*100MM（Z轴）
复位精度：±0.02MM
工作台数量：双工位
分板最大尺寸：320MM*350MM（单工位）
PCB零件高度：上：15MM 下：45MM
设备最大行程：850MM（X轴）*500MM（Y轴）*100MM（Z轴）
复位精度：±0.02MM
产品详情
产品简介
本设备主要利用铣刀高速运转将多连片式PCB按预先编程路径分割开来，取代人工折断或V-CUT或PUSH的切割瑕疵，有效的降低分板时产生的应力，并且分板切割面光滑无毛刺；
采用最新四轴AC伺服丝杆运动切割，有效提升了除尘效果和切割精度，最终达到提高产品品质，减少报废率。
支持单步程序（轨迹、下刀深度、速度等相关参数）修改，插入指令、删除指令、批量程序修改、双工位程序相互复制
产品细节
产品参数
|
设备名称
铣刀分板机
设备型号
JLO-C3235
工作台数量
双工位
分板最大尺寸
320MM*350MM（单工位）
PCB零件高度
上：15MM 下：45MM
设备最大行程
850MM（X轴）*500MM（Y轴）*100MM（Z轴）
复位精度
±0.02MM
定位精度
±0.02MM
切割精度
±0.05MM
切割重复精度
±0.02MM
可切割PCB厚度
0.5-3MM
主轴刀具范围
Φ0.5-Φ3MM
主轴转速
MAX60000rpm/s
主轴功率
400W
切割速度
0-100mm/sec
移动速度
XY：0-1500mm/sec Z：0-700mm/sec
切割功能
直线、L型、U型、圆型、弧形等
轴向运动控制
四轴 AC伺服电机
刀具直径补偿
自动补偿
安全保护
前上门、后上门安装光电开关，摆放产品区域安装光栅（选配）
除尘器功率
3KW、380V、0.5MPA
分板机功率
2.2KW、220V/0.5MPA
分板机外形尺寸
1224MM（L）*1024MM(W)*1310MM(H)不含三色灯、地脚
分板机重量
650KG
|
||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
