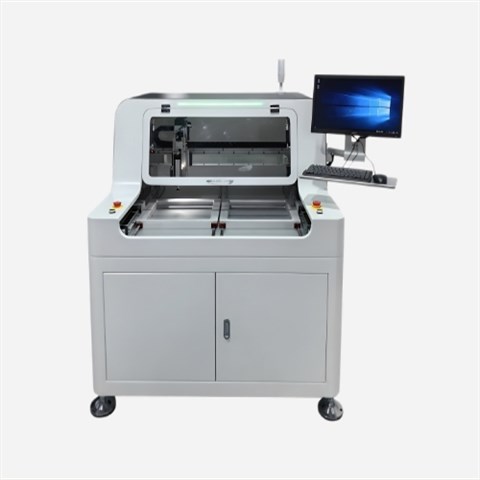

铣刀分板机
产品简介
设备型号：JLO-C4980
工作台数量：双工位
分板最大尺寸：320MM*350MM（单工位）
PCB零件高度：上：15MM 下：45MM
设备最大行程：850MM（X轴）*500MM（Y轴）*100MM（Z轴）
复位精度：±0.03MM
工作台数量：双工位
分板最大尺寸：320MM*350MM（单工位）
PCB零件高度：上：15MM 下：45MM
设备最大行程：850MM（X轴）*500MM（Y轴）*100MM（Z轴）
复位精度：±0.03MM
产品详情
设备性能
本设备主要利用铣刀高速运转将多连片式PCB按预先编程路径分割开来,取代人工折断或V-CUT或PUSH的切割瑕疵,
有效的降低分板时产生的应力,并且分板切割面光滑无毛刺。采用最新四轴AC伺服丝杆运动切割,有效提升了
除尘效果和切割精度,最终达到提高产品品质,减少报废率。支持单步程序(轨迹、下刀深度、速度等相关参数)修改,
插入指令、删除指令、批量程序修改、双工位程序相互复制。
产品参数
|
设备名称 |
铣刀分板机 |
|
设备型号 |
JLO-4980 |
|
工作台数量 |
双工位 |
|
分板最大尺寸 |
320MM*350MM（单工位） |
|
PCB零件高度 |
上：15MM 下：45MM |
|
设备最大行程 |
850MM（X轴）*500MM（Y轴）*100MM（Z轴） |
|
复位精度 |
±0.03MM |
|
定位精度 |
±0.03MM |
|
切割精度 |
±0.06MM |
|
切割重复精度 |
±0.03MM |
|
可切割PCB厚度 |
0.5-3MM |
|
主轴刀具范围 |
Φ0.5-Φ3MM |
|
主轴转速 |
MAX40000rpm/s |
|
主轴功率 |
400W |
|
切割速度 |
0-100mm/sec |
|
移动速度 |
XY：0-1500mm/secZ：0-700mm/sec |
|
切割功能 |
直线、L型、U型、圆型、弧形等 |
|
轴向运动控制 |
四轴 AC伺服电机 |
|
刀具直径补偿 |
自动补偿 |
|
安全保护 |
前上门、后上门安装光电开关 |
|
除尘器功率 |
3KW、380V、0.5MPA |
|
分板机功率 |
2.2KW、220V/0.5MPA |
|
分板机外形尺寸 |
1224MM（L）*1024MM(W)*1310MM(H)不含三色灯、地脚 |
|
分板机重量 |
650KG |
