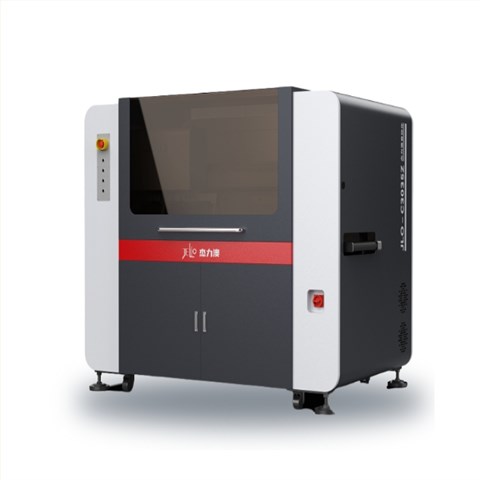

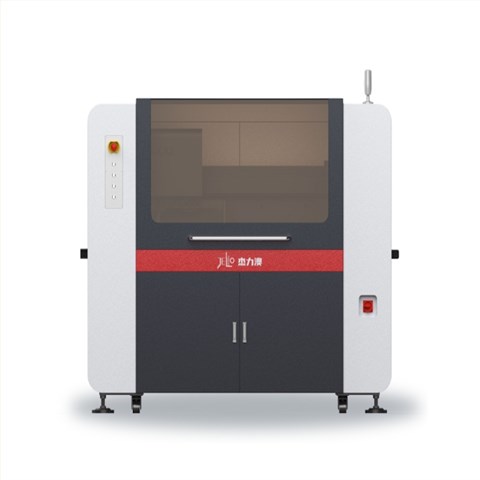

在线铣刀分板机

产品简介

型号:JLO-C3035Z
工作台数量:双工位
最大分板尺寸:320MM*360MM(单个工位)
PCB零件高度:上:15MM下:45MM
重复精度:±0.01MM
切割精度:±0.05MM
切割重复精度:±0.02MM
可切割PCB厚度:0.5-3MM
主轴刀具范围:φ0.5-φ3MM
主轴转速:MAX40000～60000rpm/s
主轴功率:500W
切割速度: 0-100mm/sec
移动速度:XY:0-1000mm/sec Z:0-800mm/sec
切割功能:直线、L型、U型、圆型、弧形等
移载方式:真空吸盘吸附移载
集尘机重量:200KG/标配下方随动式除尘
设备最大行程:910MM(X轴)*730MM(Y轴)*90MM(Z轴)
铣刀更换方式:自动换刀
操作界面:視窗操作界面Windows10
主机电源规格:AC220V50Hz3KW
集尘机电源规格:380V三相(3ψ)

产品详情

设备优势

1.快速换线,通过结构优化,使得治具无需螺丝或少量螺丝固定,减少换线时间。二维码读取,自动调用程序。

2.工作台一件复制，精确简化了程序制作的时间,大大的提高了编辑效率。

3. Mark自动补偿,在3mm之内的范围内放偏,程序自动路线校正。切割精度更高,放宽了操作员在放板时精度的要求，大大提高了工作效率。

4.多Mark识别系统,杜绝双Mark其中Mark异常、遮挡无法工作异常，大大提高了编辑效率。

5.治具偏差防呆系统,通过识别载具条码信息，确认程序与载具是否匹配，防止裁切异常。

6.超级修正,大角度倾斜,程序自动修正行走路径,避免重复调试，提高换线效率。

设备参数

设备名称在线铣刀分板机

最大分板尺寸 320MM360MM

PCB零件高度上:15MM 下:45MM

重复精度 ±0.01MM

切割精度 ±0.05MM

切割重复精度 ±0.02MM

可切割PCB厚度 0.5-3MM

主轴刀具范围 φ0.5-φ3MM

主轴转速 MAX40000～60000rpm/s

主轴功率 500W

切割速度 0-100mm/sec

移动速度 XY:0-1000mm/sec Z:0-800mm/sec

切割功能直线、L型、U型、圆型、弧形等

移载方式真空吸盘吸附移载

集尘机重量 200KG

设备最大行程 910MM(X轴)730MM(Y轴)*90MM(Z轴)

铣刀更换方式自动换刀

操作界面 Windows10

主机电源规格 AC220V50Hz3KW

集尘机电源规格 380V三相(3ψ)

设备名称	在线铣刀分板机
最大分板尺寸	320MM*360MM
PCB零件高度	上:15MM 下:45MM
重复精度	±0.01MM
切割精度	±0.05MM
切割重复精度	±0.02MM
可切割PCB厚度	0.5-3MM
主轴刀具范围	φ0.5-φ3MM
主轴转速	MAX40000～60000rpm/s
主轴功率	500W
切割速度	0-100mm/sec
移动速度	XY:0-1000mm/sec Z:0-800mm/sec
切割功能	直线、L型、U型、圆型、弧形等
移载方式	真空吸盘吸附移载
集尘机重量	200KG
设备最大行程	910MM(X轴)730MM(Y轴)90MM(Z轴)
铣刀更换方式	自动换刀
操作界面	Windows10
主机电源规格	AC220V50Hz3KW
集尘机电源规格	380V三相(3ψ)
